监控安装如何选择百兆交换机还是千兆交换机

发布人:网站管理员   发布时间:2019-01-06   点击数:6426次

在我们安装监控摄像机的时候都会遇到这样一个问题——一个交换机能可以带多少个网络监控摄像头?如果用千兆交换机一般能接多少个200万像素网络摄像机?

16200W的网络头摄像头,应该选用哪种交换机?

在做网络监控施工的时候,因为选配的交换机不当导致换面预览卡顿、延迟等情况,特别是在但画面全屏放大的时候。那么我们应该如何根据实际情况选择合适带宽的交换机呢?

下面给大家简单的介绍一下如何选择交换机(交换机的作用和原理我就不在给大家介绍了,前面的文章中我们已经和大家分享过)

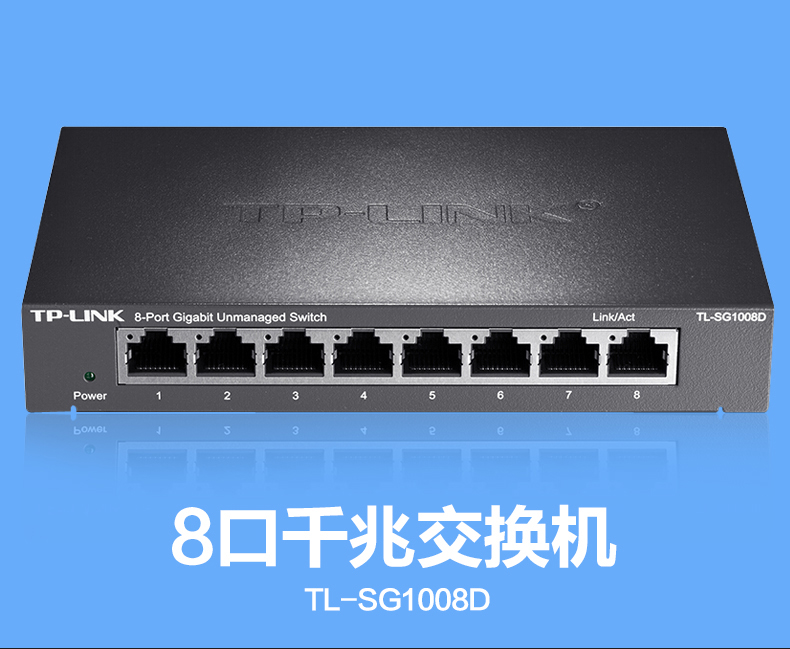

8口千兆交换机

现在开始从以下几个方面开始做介绍:

实际带宽

我们常用的交换机的实际带宽利用率是理论值的50%-70%,所以一个百兆口的实际可利用带宽在50M-70M。
每台摄像机需要多少带宽呢?

先跟大家介绍一个概念--码率
码率是描述视频数据量大小的参数,单位通常为Kbps,意义是每秒有多少Kb的数据。如果将此参数÷1024,单位可以换算为Mbps,即每秒钟有多少Mb的数据。

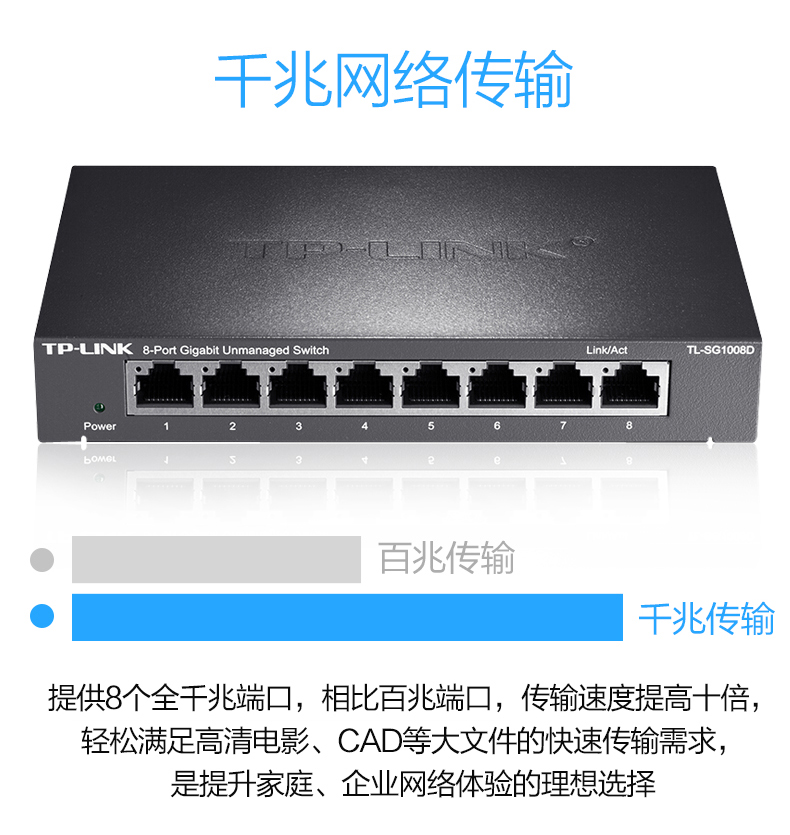

网络监控交换机

H.264

对于海康威视H.264的网络摄像机来说,计算码率值时,通常是需要将主码流大小与子码流大小加起来。
(*主码流一般是高清画面,用于录像和单画面显示;子码流一般是标清画面,用于网传或者多画面显示,通常为0.5M)
不同像素的摄像机常见码率如下:
100W/130W=2.5M

200W=4.5M

300W=6.5M
如果用百兆交换机,以实际带宽是50M来算:
50÷2.5=20 可接20个100W/130W的摄像机50÷4.5=11 即可以接11个200W的摄像机,50÷6.5=7 即可以接7个300W的摄像机。

H.265

H.265技术让码流减半,不同像素的摄像机常见码率如下:
200W=2.5M

300W=3.5M

400W=4.5M
同样是一台全百兆口的交换机,以50%的利用率来计算:
50÷2.5=20 即可以接20个200W的摄像机50÷3.5=14 即可以接14个300W的摄像机50÷4.5=11 即可以接11个400W的摄像机。
从此看出,H.265技术不仅让存储减半,还可以让带宽压力减半,节约交换机资源。

千兆口

通常,接入层(主要连接摄像机)交换机只需1~2个口为千兆口即可。

因为对于连接摄像机的网口来讲,只需满足对应单台摄像机的码流传输,通常不超过10M。

压力较大的网口,是汇集数据连接到录像机或者其他汇聚设备的网口(交换机的上行口),此网口的数据量才是之前我们计算的码率之和。如码率之和超过50M,

则只需采购有1~2个网口是千兆网口的交换机即可。

如何选择合适的交换机

*注意,千兆网口通常配合超五类网线或六类网线使用。

看完了以上交换机的介绍,你下次在安装监控的就知道如何选择合适的监控交换机了。
