视屏监控系统工程施工的线路安装与选材

常用到的视屏线规格如下：

 1、视频线

摄像机到监控主机距离≤100米，用75-3/64P视频线。  摄像机到监控主机距离≤200米，用75-3/96P视频线。 摄像机到监控主机距离≤300米，用75-5/96P视频线。   摄像机到监控主机距离≤500米，用75-5/128P视频线。 摄像机到监控主机距离≤800米，用75-5-1/128P视频线。

2、云台控制线

云台与控制器距离≤100米，用RVV6×0.5护套线。  云台与控制器距离＞100米，用RVV6×0.75护套线。

提示：监控视频线和控制线的选用主要是根据监控点到主机的距离来决定的。

注意事项：

  1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。

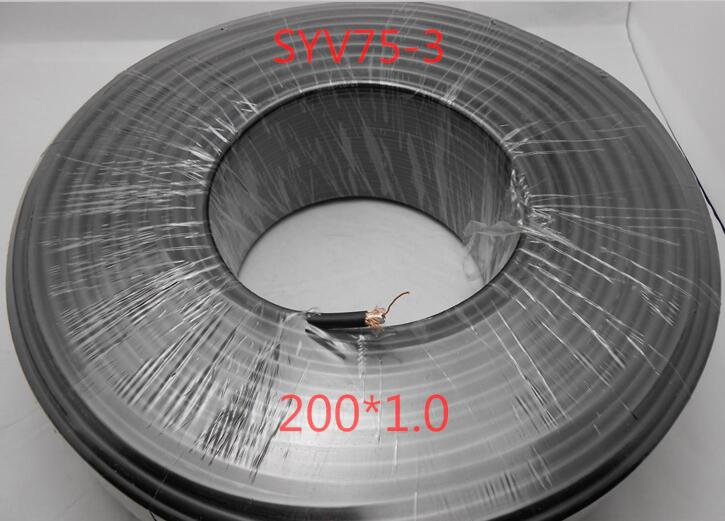

  2、视频线：SYV75-3是什么意思？SYV75-3表示线传输距离在300米内，75-5线表示传输距离在500米内，以此类推，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。需要注意的是“同轴电缆”的质量。

  3、穿线管：一般用PVC管即可，要“埋地、防爆”的工程，要选“镀锌”钢管。

  4、控制台与机柜：应安装在水平桌面上，固定牢固，高度适当，便于操作维护。机柜架的背面、侧面，离墙距离，方便以后维护检修。

  5、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。

  6、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志一一对应，以便出现问题时能够及时排查解决问题。
