工地高清视频监控摄像头无线网桥安装方案

发布人：网站管理员   发布时间：2018-11-13   点击数：Array次

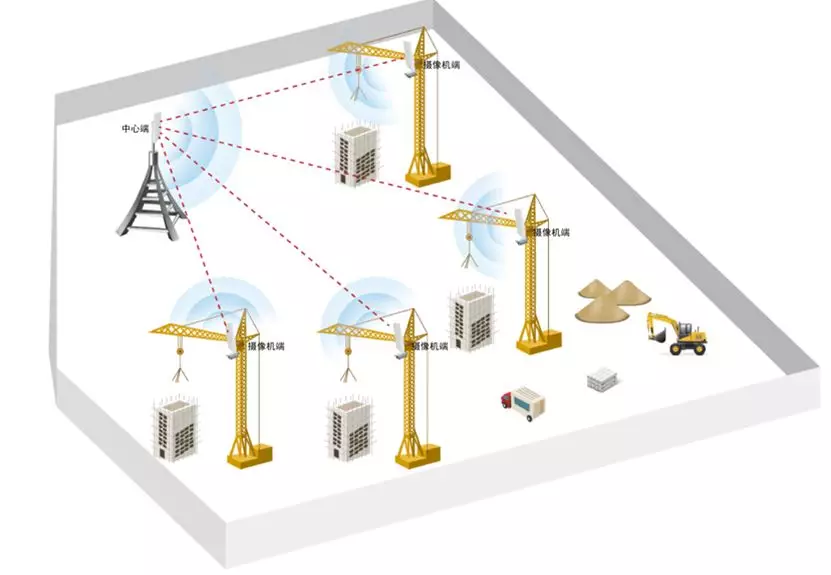

看过前面的电梯网桥和室外网桥后，下面再来看看工地网桥是如何使用的吧。无线网桥天线是定向的，信号只能向特定方向发射，覆盖范围受限。工地网桥中心端信号发射角度，水平60°，垂直16°，最大传输距离1km。

  工地网桥产品型号

DS-3WF01A-5NG(中心端）

DS-3WF01C-5NG(摄像机端）

注意事项

先规划配置方案，归档资料，再调试，最后安装。

安装规范

①网桥点对点的场景，确保网桥logo面朝面对准，两点中间无遮挡。网桥点对多点场景，摄像机端网桥安装在中心端网桥信号覆盖范围内，中间无遮挡。

②摄像机端和中心端网桥直线距离不能超过1km

③多个中心端安装在一起时，中心端之间位置不能靠太近，相互间必须间隔大于1米，间隔越远相互间干扰越少（配置时记得中心端网桥间的频率间隔大于网桥的信道带宽）

④ 1个中心端网桥最多对应4个客户端

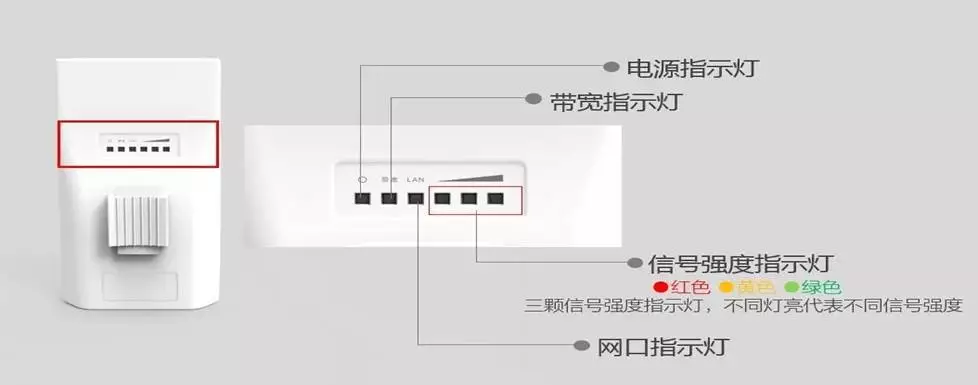

接口和指示灯

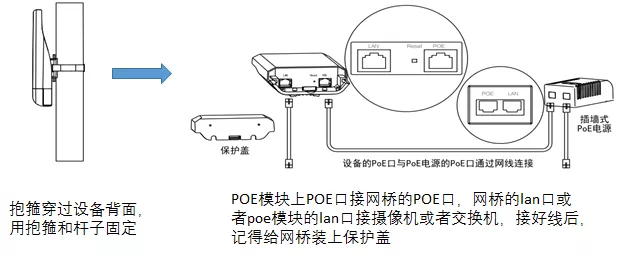

安装步骤

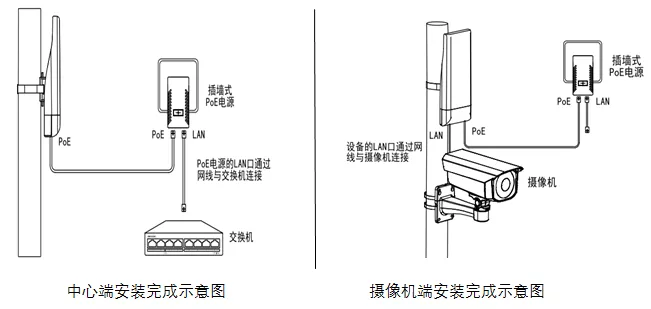

安装完成示意图



推荐选配配件

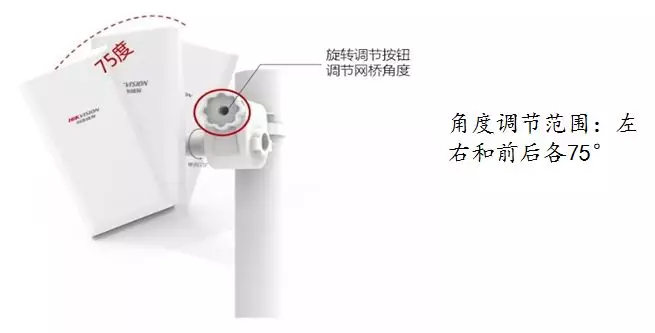

现场因杆子高度等问题，导致安装不好对正，怎么办？

您只需一个可以调节角度的支架（支架是选配的，默认无支架）



角度调整

都安装好后，信号不好怎么办？怎样才能调整好角度呢？

方法1

两人配合，一人电脑登录摄像机端网桥查看信号强度，另外一人调整网桥角度，当调整到信号强度最好的时候，固定网桥位置。

方法2



网桥的背面有信号强度指示灯，绿灯＞黄灯＞红灯

信号越强，亮的灯越多，调整角度的时候，可以根据观察摄像机端网桥上的信号强度指示灯，确定最合适的位置，方便省力。
